Siłowniki wahliwe – ACTUATECH
Działanie 3 pozycyjne.
Konstrukcja: Podstawowy model składa się z siłownika podwójnego działania Actuatech, wyposażonego w dwa dodatkowe cylindry których wewnętrzne tłoki za pomocą urządzeń ustawiających skok, zatrzymują obrotowy kąt siłownika wahliwego w pozycji ustawionej fabrycznie, chroniący go od całkowitego obrotu. Dzięki urządzeniomustawiającym skok, zamierzony pomiar może zmieniać się w zakresie od 0° do 45°.
| ACTUATOR SIZE (torque in Nm at 5,6 Bar) |
NOMINAL TORQUE Nm at 5,6 Bar |
ISO FLANGE | Square |
| GDD30 | 30 | F03 – F05 | 11 |
| F04 | |||
| GDD60 | 60 | F04 | 14 |
| F05 – F07 | |||
| GDD120 | 106 | F05 – F07 | 17 |
| GDD240 | 240 | F07 – F10 | 22 |
| GDD480 | 480 | F10 – F12 | 27 |

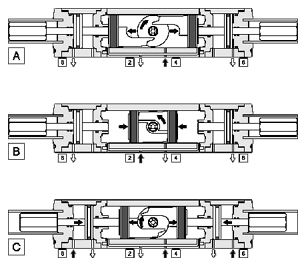

System pracy:
A. Całkowicie zamknięta pozycja
W tej pozycji powietrze jest dostarczone do otworu 4 z usunięciem powietrza przez otwór 2 i 6
B. Całkowicie otwarta pozycja
(90°) W tej pozycji powietrze jest dostarczane do otworu 2 z usunięciem powietrza przez otwór 4 i 6.
C. Pośrednia pozycja
W tej pozycji powietrze jest dostarczane do otworów 6 i 4, z usunięciem powietrza przez otwór 2 i dodatkowe otwory. W tym przypadku zewnętrzne tłoki będą ustalać zamierzony kąt obrotu.
